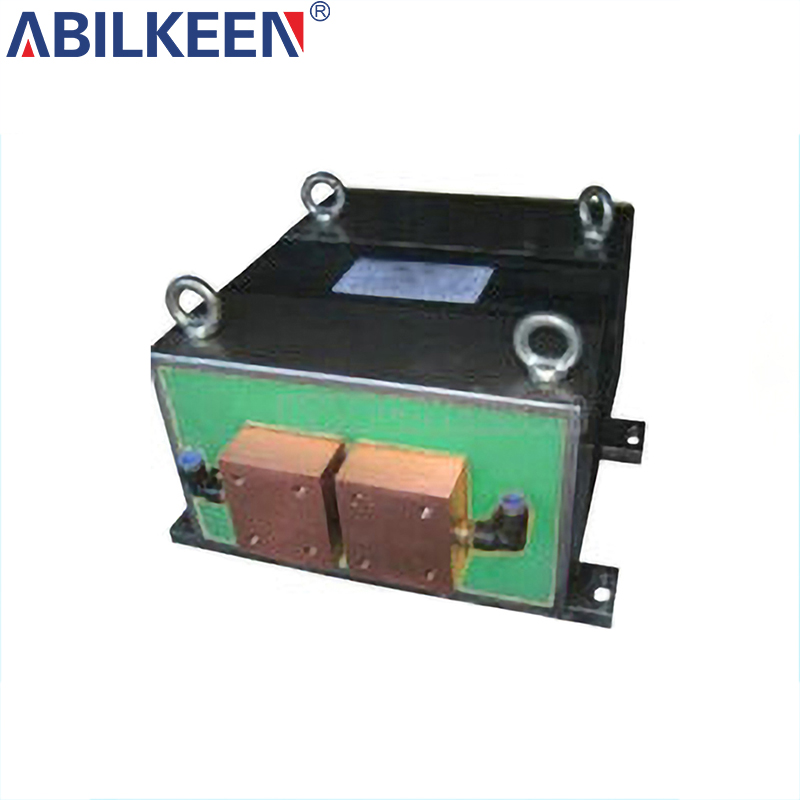

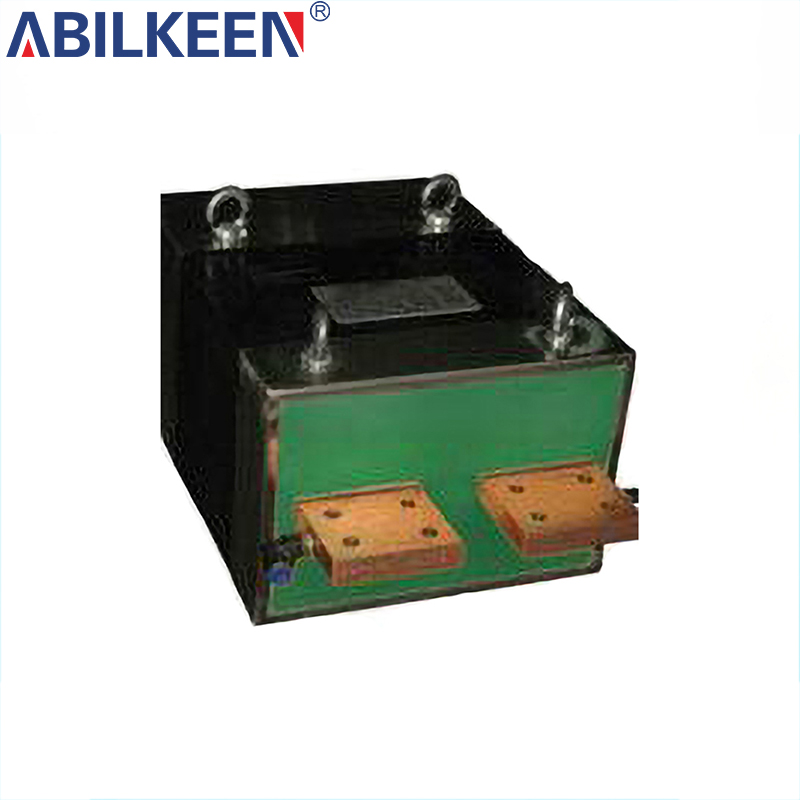

IBZDPS-W-36KVA变压器

产品特性

1.双精度输出

主输出：5V（0~1.1A可调），辅助输出：2.5V（0~1A可调），适用于传感器和微控制电路；

2.智能温控保护

内置 85℃ 过温保护继电器和水冷系统（8L/min，ZG1/4 接口），确保 F 级绝缘（耐温 155℃）长期稳定运行；

3. 恶劣环境适应

通过了3800V/1min耐压测试，漏电流≤0.5mA，防护等级IP54，具有抗电磁干扰特性，适用于工业场所；

4.能源效率优化设计

50Hz-60Hz 宽频率兼容性，水冷铜管散热可降低空载损耗 15%。

产品概述

1.核心结构设计

磁路系统：采用高磁导率硅钢片叠片铁芯，双层F级绝缘绕组（耐温155℃）。铜管水冷通道直接嵌入铁芯内，实现定向强制散热。

散热效率：水冷系统与绕组之间的距离≤3mm，导热效率提高40%，温升控制在K≤45（EN 60076-11标准）。

2.智能控制系统

实时监测：每相绕组上均安装一个PT100温度传感器，采样周期为10毫秒。数据通过CAN总线传输至主控单元。

保护机制：过温阈值 85°C ±2%​​，MOSFET 全桥关断在触发后 100ms 内完成，符合 IEC 60730 B 类安全标准。

3.电气性能参数

电压适应性：220V 输入允许 ±10% 的波动（198V-242V），并采用主动 PFC 校正来保持转换效率 ≥92%。

输出质量：采用LC滤波+同步整流技术，输出纹波小于30mVp-p（@1MHz带宽），满足高速数字电路的μs级响应要求。

申请地点

◆自动化罐头生产线

为激光焊接头（5V）和伺服电机控制器（2.5V）提供隔离电源，以避免电网谐波干扰；

◆精密工业设备

医疗设备电源模块测试，半导体封装机辅助电源，漏电流控制达到医疗级标准（

◆特种作战场景

在高温车间（环境温度≤45℃）和高湿度（相对湿度≤95%）环境下连续运行。

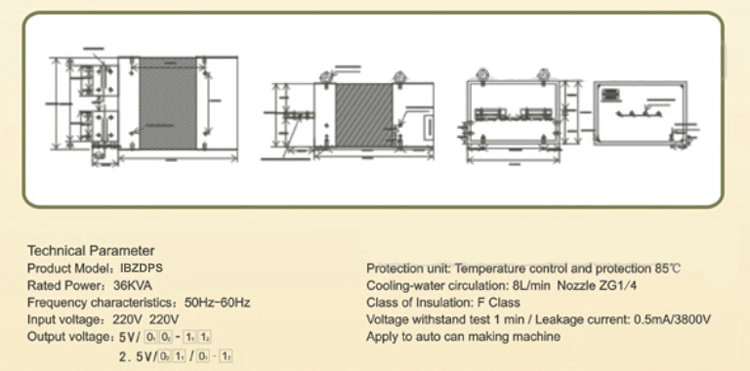

技术参数
