JDZ(F)W-10(R) 电压互感器

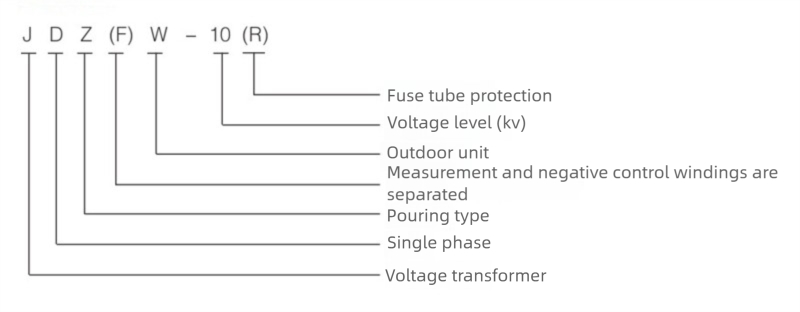

模型和意义
产品概述
JDZ(F)W-10(R)电压互感器的关键特性之一是其精度等级组合。该型号提供0.2和0.5两种精度等级，用户可根据自身运行需求选择最合适的精度。这种精度灵活性确保互感器能够满足从高精度测量到通用电压监测等各种应用需求。不同精度等级的选择使JDZ(F)W-10(R)成为适用于各种电气环境的灵活解决方案。
在额定输出方面，JDZ(F)W-10(R) 型电压互感器提供多种配置，以满足不同的电力需求。例如，JDZW-10R 型号提供 30 VA 或 50 VA 的额定输出，而 JDZFW-10R 型号则提供 20 VA 和 30 VA 的选项。如此丰富的额定输出选择，可根据不同的负载需求量身定制解决方案，确保互感器在各种工况下高效运行。输出额定值的多样性对于需要将互感器无缝集成到现有系统中的工程师和技术人员而言，是一项显著优势。
热限制输出是JDZ(F)W-10(R)电压互感器的另一项关键特性。JDZW-10R型号的热限制输出额定值为300 VA，而JDZFW-10R型号根据配置不同，最高可承受2x300 VA或2x640 VA的负载。这一特性确保互感器能够在高热负载下保持性能和安全性。JDZ(F)W-10(R)电压互感器强大的散热管理功能使其适用于对散热要求较高的严苛环境，从而提升了其可靠性和使用寿命。
产品参数
| 模型 | 额定电压比（kV） | 准确度等级组合 | 额定输出功率（VA） | 热极限输出 |
| JDZW-10R | 10/0.1 | 0.2(0.5) | 30(50) | 300 |
| 10/0.1/0.22 | 0.2(0.5)/3 | 30(50)/500 | 640 | |
| JDZFW-10R | 10/0.1/0.1 | 0.2/0.5 | 20/30 | 2x300 |
| 10/0.1/0.1/0.22 | 0.2/0.5/3 | 15/20/500 | 2x300/640 |

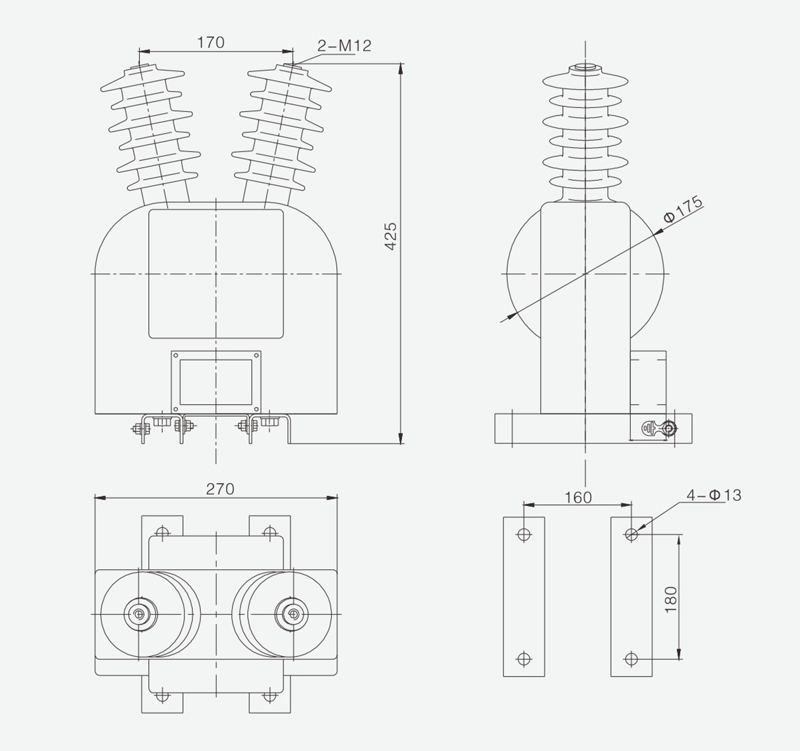

外观和安装尺寸
