JDZX10-3、6、10A1、JDZX10-3、6、10A2、JDZX10-3、6、10B电流互感器

JDZX10-3系列电流互感器的额定二次输出是决定其在电气系统中性能的关键参数。该系列产品提供多种二次输出，包括15/50 VA、30/50 VA以及高达400 VA。这种多功能性使其能够集成到各种应用中，从小型装置到大型工业设备均可适用。热极限输出范围从30/50 VA到200/50 VA，同样重要，因为它代表了互感器在不发生过热的情况下所能承受的最大负载。该特性对于保持互感器的完整性和使用寿命至关重要，确保其在各种负载条件下均在安全范围内运行。

联系我们

产品详情

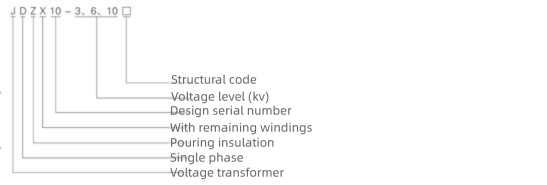

模型和意义


产品参数

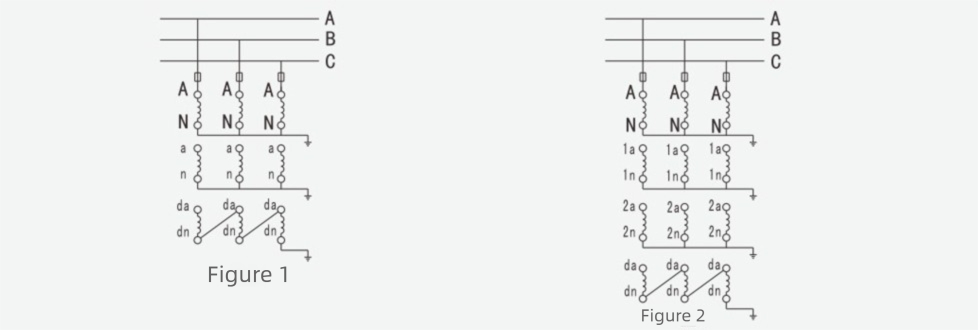

模型	额定电压比（kV）	准确度级别或准确度级别的组合	额定二次输出功率（VA）	热限制输出（VA）	额定绝缘等级（千伏）	接线图	表面蠕变距离（毫米）	重量（公斤）
JDZX10-3A1	3/√3/0.1/√3/0.1/3	0.2/6P(3P) 0.5/6P(3P) 1/6P(3P) 3/6P(3P)	15/50 30/50 60/50 120/50	150	3.6/25/4	图 1	230	20
JDZX10-6A1	6/√3/0.1/√3/0.1/3				7.2/32/60
JDZX10-10A1	10/√3/0.1/√3/0.1/3				12/42/75
JDZX10-3A2	3/√3/0.1/√3/0.1/3	0.2/6P(3P) 0.5/6P(3P) 1/6P(3P) 3/6P(3P)	20/50 40/50 80/50 160/50	200	3.6/25/40	图 1	250	24
JDZX10-6A2	6/√3/0.1/√3/0.1/3				7.2/32/60
JDZX10-10A2	10/√3/0.1/√3/0.1/3				12/42/75
JDZX10-3B	3/√3/0.1/√3/0.1/3	0.2/6P(3P) 0.5/6P(3P) 1/6P(3P) 3/6P(3P)	25/50 50/60 100/50 200/50	400	3.6/25/40	图 1	320	32
JDZX10-6B	6/√3/0.1/√3/0.1/3				7.2/32/60
JDZX10-10B	10/√3/0.1/√3/0.1/3				12/42/75
JDZX10-3B	3/√3/0.1/√3/0.1/√3/0.1/3	0.2/0.2/6P(3P) 0.2/0.5/6P(3P) 0.5/0.5/6P(3P)	10/10/50 10/15/50 30/30/50	200	3.6/25/40	图 2	320	32
JDZX10-6B	6/√3/0.1/√3/0.1/√3/0.1/3				7.2/32/60
JDZX10-10B	10/√3/0.1/√3/0.1/√3/0.1/3				12/42/75
