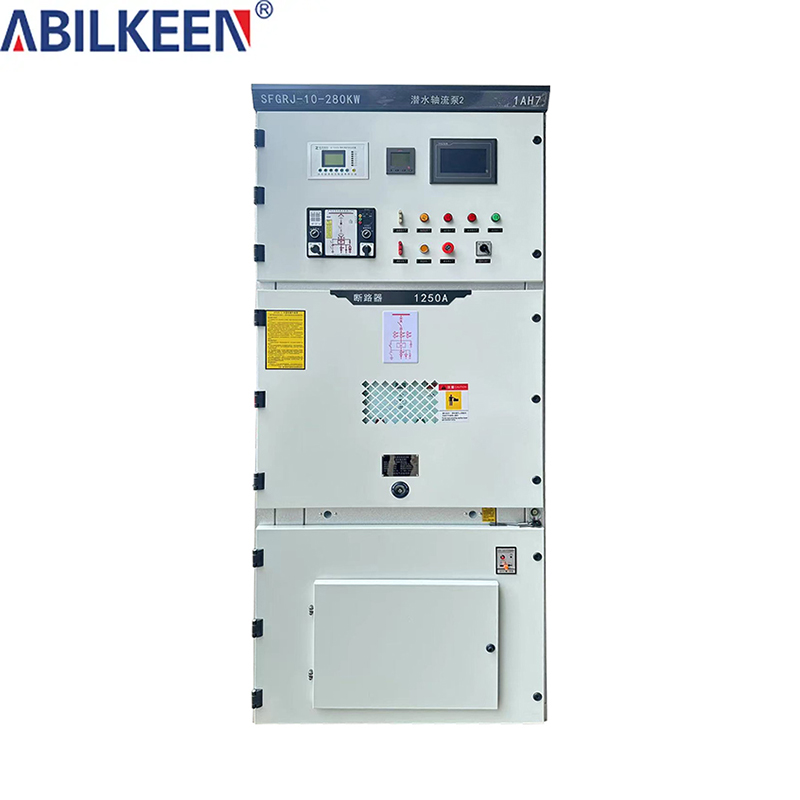

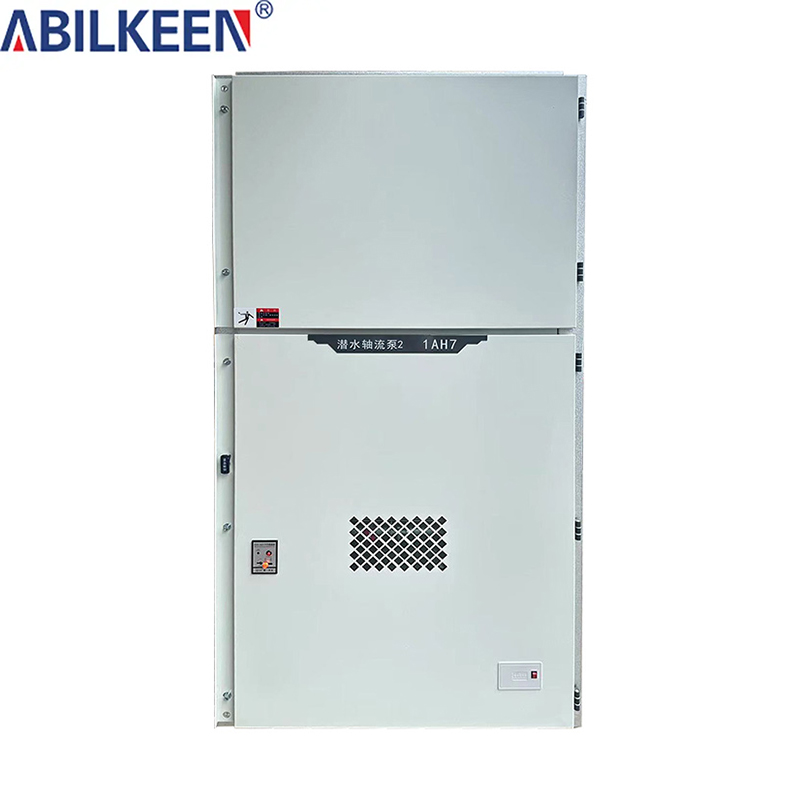

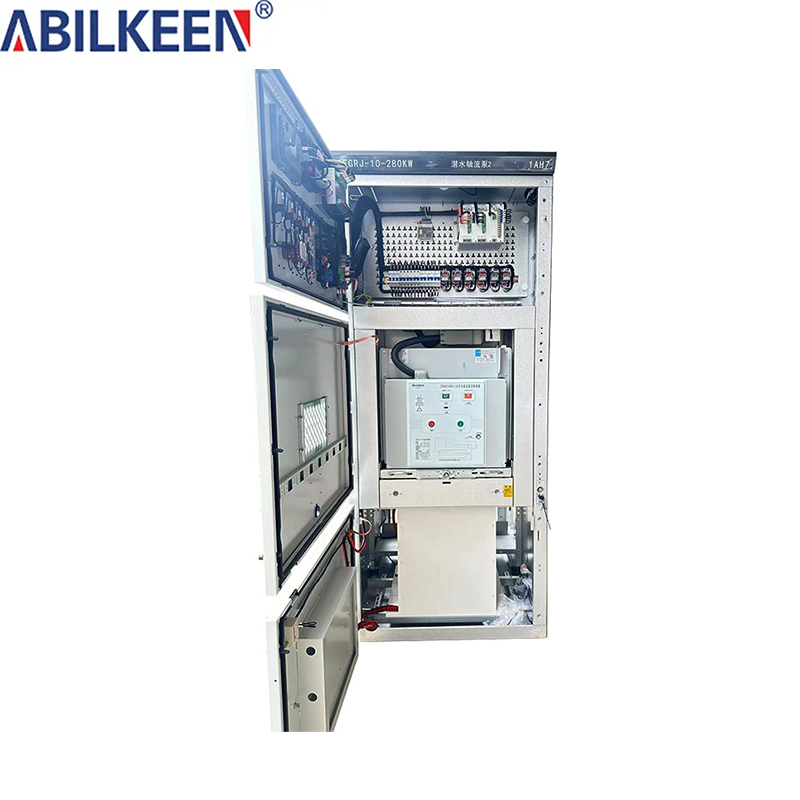

SFGRJ-10 高压固态软启动柜

概述

SFGRJ高压电机固态软启动器是一种用于启动3000V、6000V、10000V中高压交流异步或同步电机的软启动装置。它将三相并联晶闸管元件和电子控制设备连接在高压电机定子绕组和电源之间。电机启动时，晶闸管的导通角按照一定的规则（例如恒流或电压斜坡）进行控制，电机定子绕组的输入电压持续变化直至达到满电压。启动完成后，旁路接触器通电。

适用范围

该产品广泛应用于水利水电、环保（脱硫脱硝）、污水处理、大型钢铁、化工、石油、消防、矿业、电力等工业领域，可与水泵、空气压缩机、风机、破碎机、搅拌机、皮带输送机等电机驱动设备完美匹配。

为什么要使用软启动柜

如果直接启动交流鼠笼式异步电机，会产生较大的冲击电流，冲击电阻器及其负载，甚至危及电网安全运行。生产设备对电机的启动也有各种不同的要求。一些需要平稳启动的设备不允许直接启动。星三角转换启动和自耦变压器降压启动的主要问题在于启动过程中启动电压和工作电压转换时产生的冲击电流，冲击电网和设备，造成损坏。采用产品晶闸管交流稳压技术的固态软启动器是目前降压启动方式中最合理、最专业的启动方式。该产品符合IEC、CE等标准。

环境条件

环境空气温度：40℃；

相对湿度：

安装地点：无腐蚀性气体，无有毒粉尘；

通风要求：起始柜上方 500 毫米范围内不得有任何物体。如果没有沟槽，则柜体应悬挂 200 毫米。

工作原理

固态软启动器实际上是一个晶闸管交流稳压器。通过改变晶闸管的触发角，可以调节晶闸管稳压电路的输出电压。使用软启动器启动电机时：设定初始电压，晶闸管稳压电路的输出电压从该点开始上升；设定升压时间，晶闸管稳压电路的输出电压逐渐升高，电机转速也逐渐加快；设定限流倍数，根据电流互感器测得的实际电流值，控制晶闸管稳压电路的输出电压，使电机实际电流不超过限流值。这样，在整个启动过程中，软启动器的输出是一个平滑的升压过程（具有限流功能），直到晶闸管完全导通，电机达到额定电压运行。

性能特征

它具有广泛的适用电压和功率范围，可与 3kV-15kV 的电机和 200kW-15000kW 的电机功率配合使用；

它具有软启动和软停止功能，充分保证系统的安全启动和停止；

配备液晶显示屏，可设置电机启动方式、启动时间等参数；启动时间可预设：可根据不同负载类型设置不同的启动时间；初始电压可预设：可根据不同负载类型设置不同的初始电压；具有限流功能：启动电流不超过设定值；具有软停止功能：旁路接触器，启动后可接通旁路接触器；4. 通过RS485接口支持PROFIBUS或MODBUS协议：

体型小巧，智力高；

一个软启动器可以依次启动多个电机。

选择表

安装基础知识

所有产品均包含安装和调试指导，直至设备正常运行。

售后服务

我们拥有完善的售后服务团队，全天候24小时竭诚为您服务。设备运行一年内如出现任何质量问题，我们将免费更换部件，并提供终身维护。作为真正的制造商，即使设备保修期过后，我们仍将提供优惠便捷的部件更换服务，大幅降低您的维护成本。
