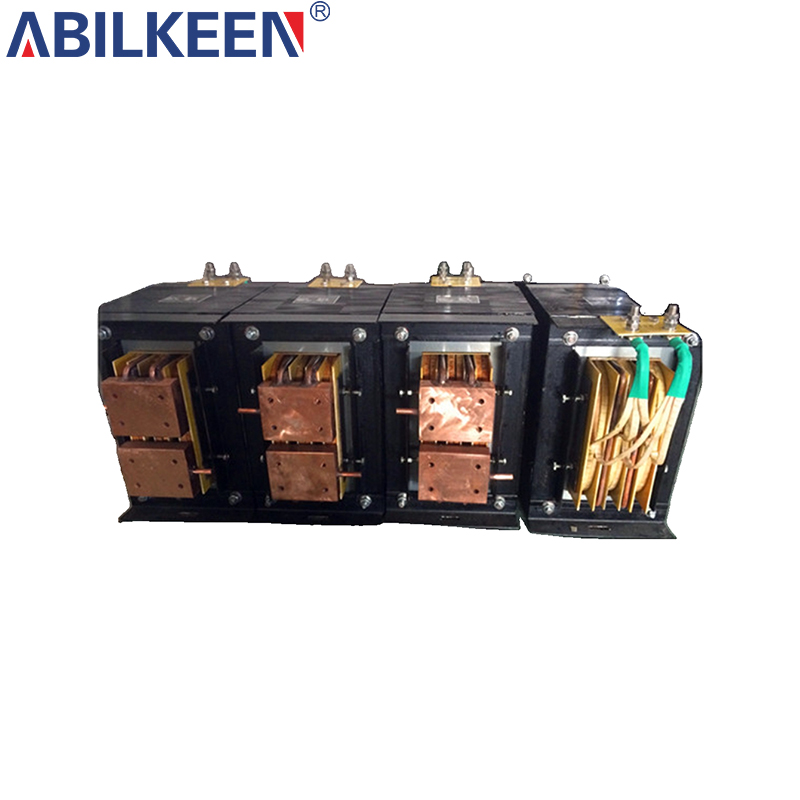

工频变压器
特征
◆结构简单可靠：仅由铁芯（硅钢片）和铜/铝绕组组成，没有任何电子元件；
◆强大的电气隔离：初级和次级通过磁场耦合，实现物理电气隔离，安全性很高。
◆稳定性高，寿命长：无高频开关损耗，抗电压冲击能力强，维护成本低；
◆低成本优势：制造工艺成熟，材料成本低于高频变压器。
技术数据
| 工频变压器技术数据 | ||||||||
| 模型 | 额定容量 | 原始电压(V) | 频率 | 占空比 | 连续输出电流 | 额定输出电流 | 最大短路电流 | 冷却方式 |
|
| （千伏安） | 硬件 | 赫兹 | % | 一个 | 一个 | 一个 |
|
| IBGP-2 | 2 | 220 | 50/60 | 50 | 485 | 824 | 1213 | 风冷 |
| IBGP-3 | 3 | 220 | 50 | 625 | 1062 | 1563 | ||
| IBGP-5 | 5 | 220 | 50 | 1000 | 1700 | 2500 | ||
| IBGP-8 | 8 | 220 | 50 | 1454 | 2471 | 3635 | ||
| IBGP-10 | 10 | 380 | 50 | 1818 | 3091 | 4545 | ||
| IBGP-16 | 16 | 380 | 50 | 2666 | 4532 | 6665 | ||
| IBGP-20 | 20 | 380 | 50 | 3333 | 5666 | 8333 | ||
| IBGP-25 | 25 | 380 | 50 | 4166 | 7082 | 10415 | 水冷 | |
| IBGP-36 | 36 | 380 | 50 | 6000 | 10200 | 15000 | ||
| IBGP-40 | 40 | 380 | 50 | 6666 | 11332 | 16665 | ||
| IBGP-50 | 50 | 380 | 50 | 8333 | 14166 | 20833 | ||
| IBGP-63 | 63 | 380 | 50 | 10500 | 17850 | 26250 | ||
| IBGP-75 | 75 | 380 | 50 | 12500 | 21250 | 31250 | ||
| IBGP-100 | 100 | 380 | 50 | 13300 | 22610 | 33250 | ||
| IBGP-125 | 125 | 380 | 50 | 16600 | 28220 | 41500 | ||
| IBGP-150 | 150 | 380 | 50 | 20000 | 34000 | 50000 | ||
| IBGP-200 | 200 | 380 | 50 | 26600 | 45220 | 66500 | ||
| IBGP-250 | 250 | 380 | 50 | 31250 | 53125 | 78125 | ||
| IBGP-300 | 300 | 380 | 50 | 37500 | 63750 | 93750 | ||
| IBGP-350 | 350 | 380 | 50 | 43750 | 74375 | 109375 | ||
| IBGP-500 | 500 | 380 | 50 | 55555 | 94444 | 138888 | ||
