壁式套管 110

产品概述

墙套管是电力系统中一种关键的电气设备，用于安全地将导电部件穿过墙壁和隔板等结构。

它主要由绝缘部分和导电部分组成。绝缘部分通常由瓷或硅橡胶等材料制成，具有良好的绝缘性能和机械强度，能够承受高电压并防止漏电，同时为导电部分提供支撑和固定。导电部分一般为铜或铝导体，负责传输电流。

根据使用环境，墙套管可分为室内型和室外型。室外型具有更好的耐候性和防污性能。根据绝缘材料，可分为瓷绝缘型和干电容型。根据导体材料，可分为铜导体型、铝导体型和母线型。其功能是在保证电气绝缘的前提下，实现不同空间位置导体的连接，从而安全可靠地传输电力。

应用领域

变电站：它用于将变电站内不同电压等级的电气设备的母线或导电部分，通过墙壁、地板等，从一个隔间或区域连接起来，实现电气连接和绝缘隔离，从而保证变电站电力传输的安全稳定。

交换站：在开关站中，它用于将开关设备的导电回路与母线或其他设备连接起来，使电流能够顺利地通过穿墙部分，同时提供可靠的绝缘和机械支撑，以确保开关站的正常运行。

发电厂：大型电气设备（例如发电机和变压器）的引线可以穿过厂区墙壁，连接厂内外输电线路。这种设计在保证绝缘性能的同时，能够适应电厂复杂的运行环境和高功率传输要求。

工业和民用建筑：在一些大型工业厂房或高层建筑中，当需要引入高压电时，可以使用交流墙套管将高压电缆或母线从室外引入室内配电室，为建筑物内的电气设备供电，同时确保电气安全。

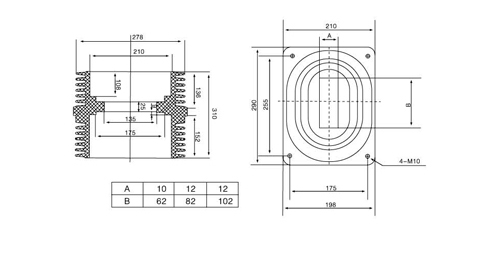

安装尺寸
