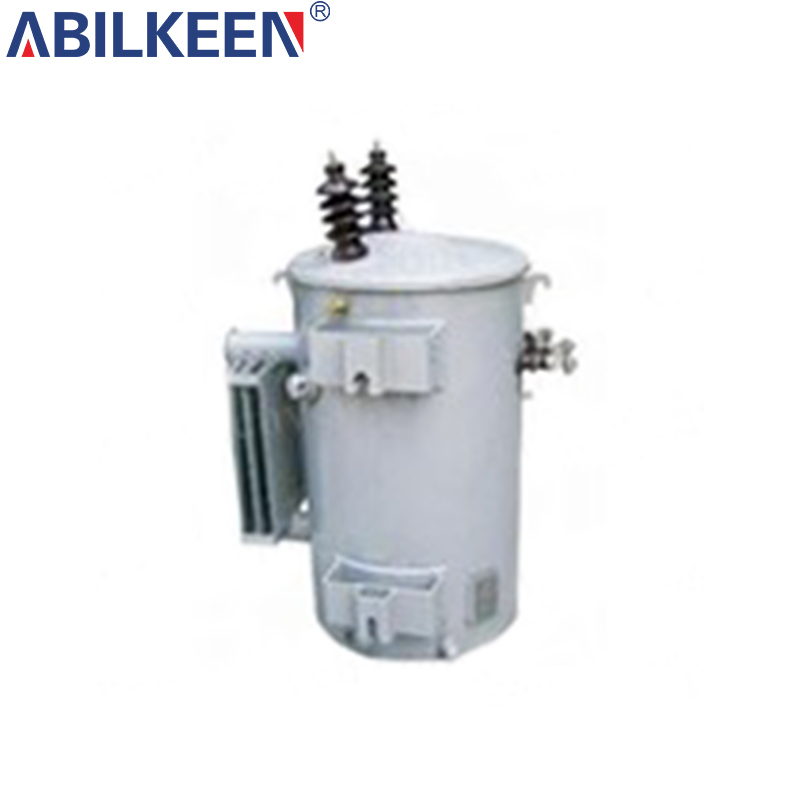

D9 单相杆式变压器
产品描述
单相杆式变压器
备注：我们提供的尺寸仅供选择设计类型时参考，最终尺寸以产品外形为准。
| 额定容量（千伏安） | 电压组合（千伏） | 极性 | 空载损耗（W） | 负载损耗（瓦） | 空载电流 (%) | 短路阻抗（%） | |
| 高压 | LV | ||||||
| 10 | 12.47 Grdy/7.2 或 13.2 Grdy/7.62 或 13.8 Grdy/7.97 | 0.12/0.24 或 0.24/0.48 | “+” | 65 | 195 | 3.5 | 2.5 |
| 15 | 90 | 290 | 3 | ||||
| 25 | 110 | 420 | 2.8 | ||||
| 37.5 | 165 | 560 | 2.5 | ||||
| 50 | 190 | 690 | 2.2 | ||||
| 额定容量（千伏安） | 整体尺寸（毫米） | 重量（公斤） | ||||
| 长度 | 宽度 | 高度 | 油 | 变形金刚身体 | 总重量 | |
| 10 | 530 | 630 | 980 | 45 | 65 | 140 |
| 15 | 550 | 650 | 980 | 50 | 90 | 170 |
| 25 | 610 | 650 | 1060 | 60 | 115 | 220 |
| 37.5 | 650 | 720 | 1090 | 75 | 145 | 265 |
| 50 | 760 | 810 | 1100 | 95 | 190 | 340 |
单相杆式变压器
| 额定容量（千伏安） | 电压组合（千伏） | 极性 | 空载损耗 W | 负载损失 W | 空载电流百分比 | 短路阻抗% | ||
| 高压 | 窃听 | LV | ||||||
| 10 | 7.2/12.47Y 或 7.62/13.2Y |
| 0.12/0.24 或 0.24/0.48 | “+” | 65 | 195 | 3.5 | 2.5 |
| 15 | 90 | 290 | 3 | |||||
| 25 | 110 | 420 | 2.8 | |||||
| 37.5 | 165 | 560 | 2.5 | |||||
| 50 | 190 | 690 | 2.2 | |||||
| 75 | 270 | 810 | 2 | |||||
| 100 | 380 | 1160 | 1.8 | |||||
| 167 | 470 | 1900 | 1.5 | |||||
| 额定容量（千伏安） | 整体尺寸（毫米） | 重量（公斤） | ||||
| 长度 | 宽度 | 高度 | 油 | 变形金刚身体 | 总重量 | |
| 10 | 500 | 630 | 900 | 43 | 65 | 135 |
| 15 | 520 | 650 | 910 | 46 | 90 | 160 |
| 25 | 580 | 650 | 980 | 56 | 115 | 210 |
| 37.5 | 630 | 720 | 1000 | 70 | 145 | 255 |
| 50 | 730 | 810 | 1020 | 90 | 190 | 336 |
| 75 | 860 | 960 | 1080 | 115 | 260 | 410 |
| 100 | 960 | 980 | 1100 | 120 | 300 | 480 |
| 167 | 1190 | 1140 | 1290 | 135 | 410 | 700 |
